三輥卷板機卷制錐形工件的方法

卷板機是一種用于金屬材料卷曲加工的設備，根據三點成圓的原理，利用工件相對位置變化和旋轉運動使板材產生連續的塑性變形，以獲得預定形狀的工件。

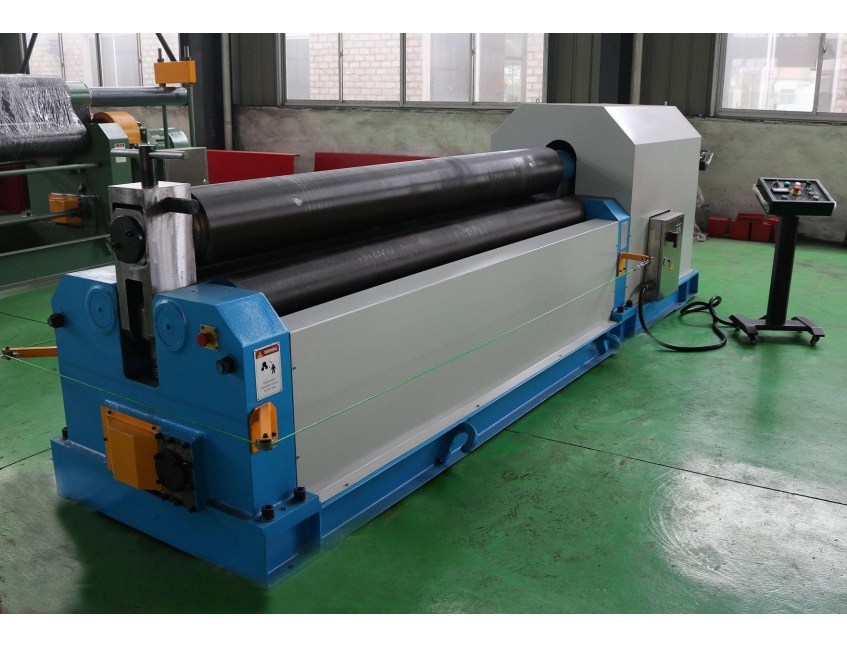

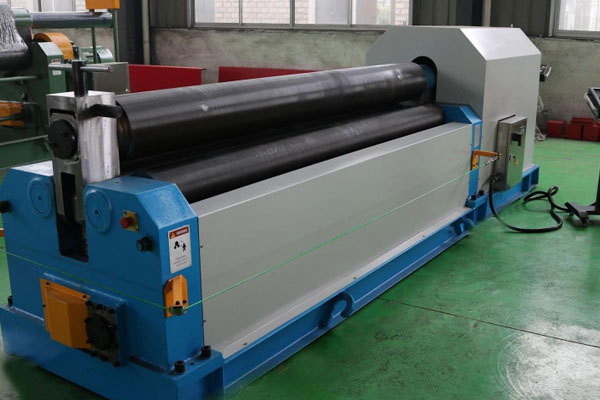

三輥卷板機（三輥卷圓機）是一種可以將金屬板材卷彎成包括圓形、弧形、矩形或其它形狀工件的通用設備。三輥卷板機由三個滾輪組成，可以精確地將金屬材料卷曲成所需的形狀。三輥卷板機廣泛應用于汽車、船舶、建筑、機械制造等行業。

三輥卷板機通過其三根工作輥（兩根下輥和一根上輥）的相互作用，能夠?qū)⒔饘侔宀木沓蓤A形、弧形以及一定范圍內的錐形工件。

三輥卷板機卷制錐形工件的方法

加裝卷錐裝置：

對于直徑較小的錐形工件，可以在三輥卷板機（數控卷圓機）上加裝卷錐裝置。卷錐裝置通常包括一個或多個錐形的輥?zhàn)樱糜谠诰碇七^程中支撐工件的小端，并使其逐漸卷曲成錐形。

使用內置卷錐裝置：

如果工件的小頭直徑過小，可以考慮使用內置卷錐裝置。這種裝置通常安裝在卷板機的內部，通過調整輥?zhàn)拥奈恢煤徒嵌葋韺?shí)現錐形工件的卷制。

調整輥?zhàn)娱g距和傾斜度：

在卷制錐形工件時，需要不斷調整輥?zhàn)拥拈g距和傾斜度，使金屬板在卷制過程中逐漸卷曲成錐形。側向力較大時，需要加側向減速擋輪，并且擋輪需要淬火處理。

使用簡易模具：

可以制作一個簡單的Y型模具，放置在卷板機的三輥之間，將截頭圓錐體展開板水平放置，使小直徑一頭的展開圓弧邊線緊靠模具，然后開動卷板機進行卷制。這種方法可以提高工效，并且卷制出的圓錐體表面光滑平整。

總之，三輥卷板機是一款重要的一種加工設備，主要由三個滾輪組成，分為上輥、下輥和邊輥。上輥和下輥負責對被加工板材進行旋轉和彎曲，完成卷板任務，而邊輥則用于夾緊板材并輔助完成預彎和卷圓過程。
